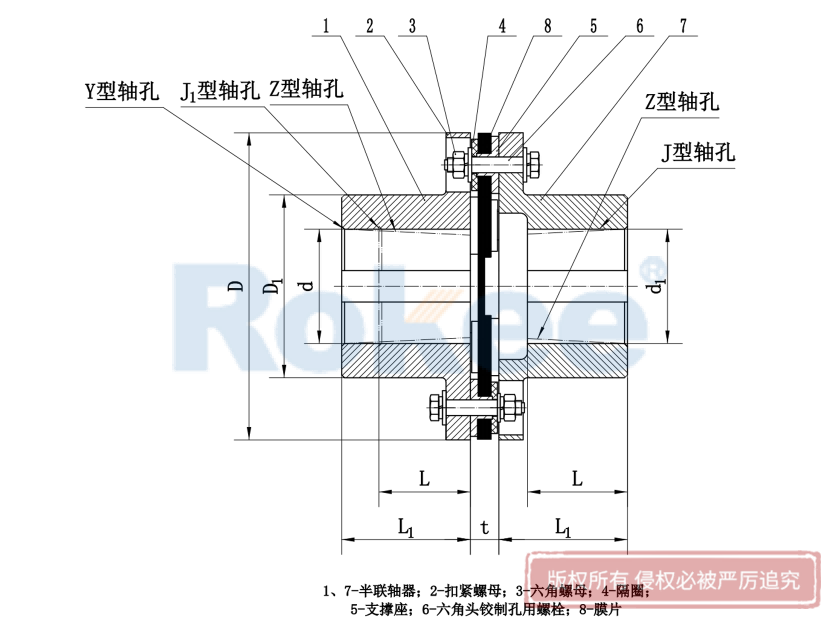

JMⅠ型(帶沉孔基本型)金屬膜片聯軸器
JMI金屬膜片聯(lian)軸(zhou)器(qi)采用單節式設計，適用于傳遞距離較短的場合一端(duan)半聯(lian)軸(zhou)套帶有沉孔(kong)，方便軸(zhou)端(duan)的固(gu)定。
JMI金屬膜片聯軸器基本參數
| 型號 | 公稱轉矩 N．m | 瞬時轉矩 N．m | 轉速 r/min | 軸孔直徑d1、d2 | 軸孔長度mm | D | T | 重量 | 轉動慣量 kg．m2 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| J1型 | Y型 | L(推薦) | |||||||||
| L | L | ||||||||||
| JM1 | 40 | 63 | 10700 | 14 | 27 | 32 | 35 | 80 | 8±0.2 | 0.9 | 0.0005 |
| 16、18、19 | 30 | 42 | |||||||||
| 20、22、24 | 38 | 52 | |||||||||
| 25、28 | 44 | 62 | |||||||||
| JM2 | 63 | 100 | 9300 | 20、22、24 | 38 | 52 | 40 | 92 | 8±0.2 | 1.4 | 0.0011 |
| 25、28 | 44 | 62 | |||||||||
| 30、32、35、38 | 60 | 82 | |||||||||
| JM3 | 100 | 200 | 8400 | 25、28 | 44 | 62 | 45 | 102 | 8±0.2 | 2.1 | 0.002 |
| 30、32、35、38 | 60 | 82 | |||||||||
| 40、42、45 | 84 | 112 | |||||||||
| JM4 | 250 | 400 | 6700 | 30、32、35、38 | 60 | 82 | 55 | 128 | 11±0.3 | 4.2 | 0.006 |
| 40、42、45、48、50、55 | 84 | 112 | |||||||||
| JM5 | 500 | 800 | 5900 | 35、38 | 60 | 82 | 65 | 145 | 11±0.3 | 6.4 | 0.012 |
| 40、42、45、48、50、55、56 | 84 | 112 | |||||||||
| 60、63、65 | 107 | 142 | |||||||||
| JM6 | 800 | 1250 | 5100 | 40、42、45、48、50、55、56 | 84 | 112 | 75 | 168 | 14±0.3 | 9.6 | 0.024 |
| 60、63、65、70、71、75 | 107 | 142 | |||||||||
| JM7 | 1000 | 2000 | 4750 | 45、48、50、55、56 | 84 | 112 | 80 | 180 | 15±0.4 | 12.5 | 0.0365 |
| 60、63、65、70、71、75 | 107 | 142 | |||||||||
| 80 | 132 | 172 | |||||||||
| JM8 | 1600 | 3150 | 4300 | 50、55、56 | 84 | 112 | 80 | 200 | 15±0.4 | 15.5 | 0.057 |
| 60、63、65、70、71、75 | 107 | 142 | |||||||||
| 80、85 | 132 | 172 | |||||||||
| JM9 | 2500 | 4000 | 4200 | 55、56 | 84 | 112 | 80 | 205 | 20±0.4 | 16.5 | 0.065 |
| 60、63、65、70、71、75 | 107 | 142 | |||||||||
| 80、85 | 132 | 172 | |||||||||
| JM10 | 3150 | 5000 | 4000 | 55、56 | 84 | 112 | 90 | 215 | 20±0.4 | 19.5 | 0.083 |
| 60、63、65、70、71、75 | 107 | 142 | |||||||||
| 80、85、90 | 132 | 172 | |||||||||
| JM11 | 4000 | 6300 | 3650 | 60、63、65、70、71、75 | 107 | 142 | 100 | 235 | 23±0.5 | 25 | 0.131 |
| 80、85、90、95 | 132 | 172 | |||||||||
| JM12 | 5000 | 8000 | 3400 | 60、63、65、70、71、75 | 107 | 142 | 100 | 250 | 23±0.5 | 30 | 0.174 |
| 80、85、90、95 | 132 | 172 | |||||||||
| 100 | 167 | 212 | |||||||||
| JM13 | 6300 | 10000 | 3200 | 63、65、70、71、75 | 107 | 142 | 110 | 210 | 23±0.5 | 36 | 0.239 |
| 80、85、90、95 | 132 | 172 | |||||||||
| 100、110 | 167 | 212 | |||||||||
| JM14 | 8000 | 12500 | 2850 | 65、70、71、75 | 107 | 142 | 115 | 300 | 27±0.6 | 45 | 0.38 |
| 80、85、90、95 | 132 | 172 | |||||||||
| 100、110 | 167 | 212 | |||||||||
| JM15 | 10000 | 16000 | 2700 | 70、71、75 | 107 | 142 | 125 | 320 | 27±0.6 | 55 | 0.5 |
| 80、85、90、95 | 132 | 172 | |||||||||
| 100、110、120、125 | 167 | 212 | |||||||||
JMI膜片聯軸器是一種高(gao)性能的(de)金屬彈性元(yuan)件撓性聯(lian)(lian)軸(zhou)(zhou)(zhou)(zhou)器(qi)，廣泛(fan)應(ying)用(yong)于各(ge)種機(ji)械(xie)裝置(zhi)的(de)軸(zhou)(zhou)(zhou)(zhou)系傳動(dong)中。JMI型膜片聯(lian)(lian)軸(zhou)(zhou)(zhou)(zhou)器(qi)靠膜片的(de)彈性變形來補償(chang)所聯(lian)(lian)兩(liang)軸(zhou)(zhou)(zhou)(zhou)的(de)相對位移(yi)，具(ju)有結構緊湊、強度(du)高(gao)、使用(yong)壽命長等特點。
主要特性
?補償能力強?：JMI膜片式聯軸器具有強大的補償兩軸線不對中的能力，與齒式聯軸器相比，其角位移可大一倍，徑向位移時反力小，撓性大，允許有較大的軸向、徑向和角向位移。
?傳動效率高?：特別適用于中、高速大功率傳動。
?適應性強?：能在高溫和惡劣環境中工作，并能在有沖擊、振動條件下運行。
?結(jie)構簡單?：重(zhong)量輕(qing)、體(ti)積小、裝(zhuang)拆方便，能準確傳遞(di)轉(zhuan)(zhuan)速，運(yun)轉(zhuan)(zhuan)無(wu)轉(zhuan)(zhuan)差，可用(yong)于(yu)精(jing)密機械的傳動(dong)。
JMI帶沉孔單膜片(pian)聯(lian)軸器廣泛應用(yong)于(yu)冶金(jin)、礦山、石油、化工(gong)、電力(li)(li)、船舶(bo)、起重運輸、紡織、輕工(gong)、農機(ji)(ji)、印刷(shua)機(ji)(ji)械以(yi)及水泵、風(feng)機(ji)(ji)、機(ji)(ji)床(chuang)等(deng)行業的(de)機(ji)(ji)械設備(bei)中傳遞(di)動(dong)力(li)(li)。特別是(shi)在(zai)大功率(lv)、高速傳動(dong)的(de)場合，如發電機(ji)(ji)組、汽輪機(ji)(ji)、活塞式(shi)動(dong)力(li)(li)機(ji)(ji)械傳動(dong)系統(tong)等(deng)，JMI膜片(pian)聯(lian)軸器更是(shi)發揮著不可替代的(de)作用(yong)。
在安(an)裝JMI膜片聯軸(zhou)器(qi)時，需要(yao)注(zhu)意以下幾點(dian)：
?螺(luo)栓(shuan)安裝(zhuang)(zhuang)?：螺(luo)栓(shuan)是雙膜片聯軸器(qi)的重要部件(jian)(jian)之一(yi)，其(qi)安裝(zhuang)(zhuang)正(zheng)確與否直(zhi)接影響到聯軸器(qi)的性(xing)能(neng)壽(shou)命和安全性(xing)。因此，在安裝(zhuang)(zhuang)時，應確保(bao)螺(luo)栓(shuan)方向正(zheng)確，不(bu)要裝(zhuang)(zhuang)反或丟下(xia)任何一(yi)個小零件(jian)(jian)，包括(kuo)彈(dan)簧墊圈。
- ?膜片方向?：在安裝膜片時，應注意膜片的方向，確保膜片由許多單個薄片由鉚釘和鉚釘墊圈正確連接，鉚釘墊圈處應與緩沖套相接觸，否則會影響鉚釘組的使用壽命。
?配合(he)間(jian)隙(xi)(xi)?：應(ying)確保聯軸(zhou)器各配合(he)段的(de)間(jian)隙(xi)(xi)在規定范圍內，以保證傳遞扭矩的(de)穩定性和(he)可(ke)靠性。
在維護方面，由于JMI膜片聯軸(zhou)器具有無(wu)需潤(run)滑、無(wu)噪(zao)聲、基本不用維修等特點，因此維護起來相對簡單。但仍(reng)需定期檢查聯軸(zhou)器的運行狀(zhuang)況，如發(fa)現異常(chang)應(ying)及時處(chu)理。
JMI聯軸器以其獨特的性能和廣泛的應用范圍，在機械傳動系統中發揮著重要作(zuo)用。在選(xuan)擇和使(shi)用時，應根(gen)據(ju)具體(ti)傳動系統的需求(qiu)進(jin)行(xing)合理選(xuan)型，并嚴格按照安裝和維護要求(qiu)進(jin)行(xing)操作(zuo)，以確保其長期穩定運行(xing)。
JMI型聯(lian)(lian)(lian)(lian)(lian)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)器(qi)的規格型號(hao)：JM1聯(lian)(lian)(lian)(lian)(lian)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)器(qi)，JM2聯(lian)(lian)(lian)(lian)(lian)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)器(qi)，JM3聯(lian)(lian)(lian)(lian)(lian)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)器(qi)，JM4聯(lian)(lian)(lian)(lian)(lian)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)器(qi)，JM5聯(lian)(lian)(lian)(lian)(lian)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)器(qi)，JM6聯(lian)(lian)(lian)(lian)(lian)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)器(qi)，JM7聯(lian)(lian)(lian)(lian)(lian)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)器(qi)，JM8聯(lian)(lian)(lian)(lian)(lian)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)器(qi)，JM9聯(lian)(lian)(lian)(lian)(lian)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)器(qi)，JM10聯(lian)(lian)(lian)(lian)(lian)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)器(qi)，JM11聯(lian)(lian)(lian)(lian)(lian)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)器(qi)，JM12聯(lian)(lian)(lian)(lian)(lian)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)器(qi)，JM13聯(lian)(lian)(lian)(lian)(lian)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)器(qi)，JM14聯(lian)(lian)(lian)(lian)(lian)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)器(qi)，JM15聯(lian)(lian)(lian)(lian)(lian)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)器(qi)
