SWP-B有伸縮短式十字萬向聯軸器
SWP十字(zi)萬向聯軸器(qi)采用(yong)剖(pou)分式叉(cha)頭布(bu)局，與SWC十字(zi)萬向聯軸器(qi)使用(yong)的場合相近，主要運用(yong)在重載大(da)型裝備領(ling)域，回轉直徑可(ke)達(da)1200mm。

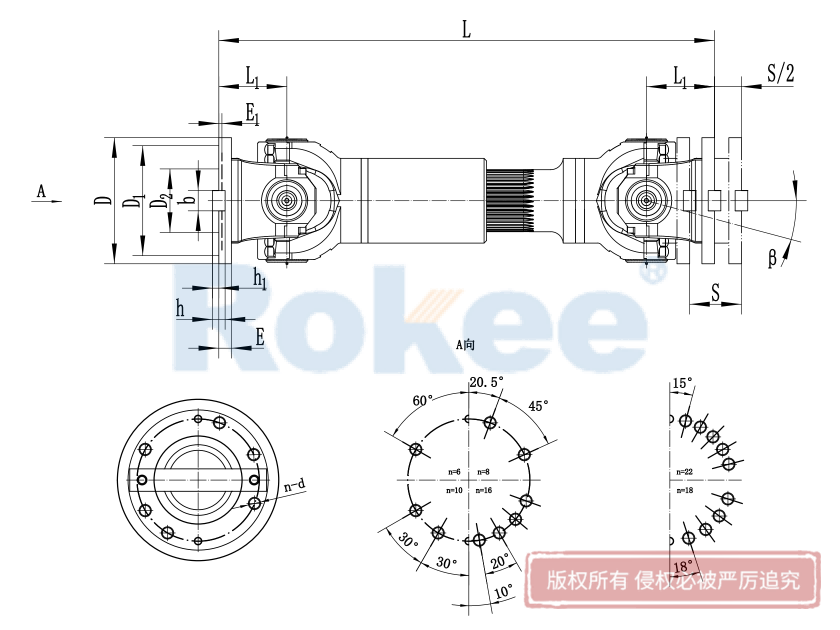

SWPB型十字軸萬向聯軸器基本參數
| 型號 | 回轉直徑 | 公稱轉矩 | 疲勞轉矩 | 軸線折角 | 伸縮量 | 尺寸/mm | 轉動慣量 I/kg.m2 | 重量 m/kg | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D mm | Tn kN.m | Tf kN.m | β (0) | S mm | ||||||||||||
| L | D1(js11) | D2(H7) | E | E1 | bXh | h1 | L1 | n-d | ||||||||
| SWP160B | 160 | 16 | 8 | ≤10 | 50 | 585 | 140 | 95 | 15 | 4 | 20X12 | 6 | 85 | 6-13 | 0.14 | 44 |
| SWP180B | 180 | 20 | 10 | ≤10 | 60 | 640 | 155 | 105 | 15 | 4 | 24X14 | 7 | 95 | 6-15 | 0.23 | 56 |
| SWP200B | 200 | 31.5 | 16 | ≤10 | 70 | 730 | 175 | 125 | 17 | 5 | 28X16 | 8 | 110 | 8-15 | 0.36 | 75 |
| SWP225B | 225 | 40 | 20 | ≤10 | 76 | 830 | 196 | 135 | 20 | 5 | 32X18 | 9 | 130 | 8-17 | 0.61 | 108 |
| SWP250B | 250 | 63 | 31.5 | ≤10 | 80 | 860 | 218 | 150 | 25 | 5 | 40X25 | 12.5 | 135 | 8-19 | 0.98 | 138 |
| SWP285B | 285 | 90 | 45 | ≤10 | 100 | 1000 | 245 | 170 | 27 | 7 | 40X30 | 15 | 150 | 8-21 | 2.12 | 229 |
| SWP315B | 315 | 140 | 63 | ≤10 | 110 | 1120 | 280 | 185 | 32 | 7 | 40X30 | 15 | 170 | 10-23 | 3.8 | 309 |
| SWP350B | 350 | 180 | 90 | ≤10 | 120 | 1230 | 310 | 210 | 35 | 8 | 50X32 | 16 | 185 | 10-23 | 6.6 | 408 |
| SWP390B | 390 | 250 | 112 | ≤10 | 120 | 1310 | 345 | 235 | 40 | 8 | 70X36 | 18 | 205 | 10-25 | 10.5 | 539 |
| SWP435B | 435 | 355 | 160 | ≤10 | 150 | 1555 | 385 | 255 | 42 | 10 | 80X40 | 20 | 235 | 16-28 | 22.39 | 903 |
| SWP480B | 480 | 450 | 224 | ≤10 | 170 | 1740 | 425 | 275 | 47 | 12 | 90X45 | 22.5 | 265 | 16-31 | 38.21 | 1243 |
| SWP550B | 550 | 710 | 315 | ≤10 | 190 | 1905 | 492 | 320 | 50 | 12 | 100X45 | 22.5 | 290 | 16-31 | 61 | 1643 |
| SWP600B | 600 | 1000 | 500 | ≤10 | 210 | 2600 | 544 | 380 | 55 | 15 | 90X55 | 27.5 | 360 | 22-34 | 99.13 | 2335 |
| SWP640B | 640 | 1250 | 630 | ≤10 | 230 | 2780 | 575 | 380 | 60 | 15 | 100X60 | 30 | 385 | 18-38 | 170.21 | 2720 |
SWP-B萬向聯軸器是一種十字軸式萬向聯軸器，具有伸縮短式的(de)特點，廣泛應(ying)用(yong)于各種重型機械(xie)中。
SWP-B萬向軸主要由兩個萬向節叉、十字軸、軸承座等部件組成。其結構緊湊，傳動效率高，能夠聯接兩個不同軸線的傳動軸系，實現角度的補償和軸線的偏移。同時，該聯軸器還具備伸(shen)縮功能，能夠(gou)適(shi)應一(yi)定(ding)范圍內(nei)的軸向位移。
SWP-B聯軸(zhou)器適用于軋制機械(xie)(xie)、起重(zhong)運輸(shu)機械(xie)(xie)以及其他(ta)需要聯接兩個不同軸(zhou)線傳動軸(zhou)系的重(zhong)型機械(xie)(xie)。
在安裝SWP-B十字萬向聯軸器時，需要(yao)(yao)確保法(fa)蘭接合面的(de)清(qing)潔，避(bi)免存(cun)在防銹油脂等(deng)雜質。同(tong)時，需要(yao)(yao)按照規定的(de)擰緊(jin)力矩擰緊(jin)法(fa)蘭聯接螺栓，確保聯軸器的(de)穩定性和可靠性。
在使用SWP-B十字軸萬向聯軸器時，應避免長(chang)期超(chao)載(zai)使用，以防(fang)止(zhi)操作(zuo)事故(gu)的發生。
在(zai)工作(zuo)運轉中，應(ying)經常(chang)(chang)觀察萬(wan)向(xiang)聯軸器是否發生異常(chang)(chang)的徑(jing)向(xiang)擺動(dong)和(he)軸承發熱(re)等現象(xiang)。一旦發現這些現象(xiang)，應(ying)及時停機檢查并維修。
SWP-B十字軸式萬向聯軸器是一種結構緊湊、傳動效率高、適用范圍廣的重型機械傳動部件。在安裝和維護過程中，需要嚴格按照規定進行操作，以確保其正常運轉和延長使用壽命。
